Klempířské prvky pro odvodnění

Rozměry a hmotnosti žlabových kusů
Název		Schematické zobrazení	Rozvinutá šířka plechu (RŠ)	Rozměr žlabových kusů			Nejmenší tloušťka plechu *)	Přibližná hmotnost	Odvodňovaná plocha (půdorysný průmět) * *)
			Rozvinutá šířka plechu (RŠ)	d	b × h	l	Nejmenší tloušťka plechu *)	Přibližná hmotnost	Odvodňovaná plocha (půdorysný průmět) * *)
			[mm]					[kg/m]	[m2]
Podokapní žlaby	půlkruhového tvaru		250	110		1000 a 2000 * * *)	0,6	1,20	do 50
			330	160			0,7	1,85	50 –100
			400	200			0,7	2,24	100 –150
			500	240			0,8	3,20	150 – 220
	čtyřhranného tvaru		250		50×50		0,6	1,20	do 25
			330		80×80		0,7	1,85	25 – 65
			400		100×100		0,7	2,24	65 – 100
			500		130×130		0,8	3,20	100 – 140
Nástřešní žlab oblého tvaru			500	100			0,8	3,20	do 100
Nástřešní žlab oblého tvaru			660	180			0,8	4,22	100 – 250
Nadřímsový žlab					80×80		0,8		25 až 65
					100×100		0,8		65 až 100
					130×130		0,8		100 až 160
					150×150		0,8		160 až 220

*) Nadřímsové žlaby s oplechováním RŠ 500 až 1000 se vyrábějí z plechu tloušťky 0,6 mm. Meziřímsové žlaby s oplechováním RŠ 1000 až 1400 se vyrábějí z plechu tloušťky 0,7 až 0,8 mm a RŠ 1500 až 2000 mm z plechu tloušťky 1,0 mm.

* *) Na 1 m2 půdorysné plochy odvodňované střechy se počítá asi 1 cm2 průřezové plochy žlabu.

* * *) V dílně lze spojit žlabové kusy RŠ 250 až 500 mm v celky 4 až 6 m dlouhé.

Zdroj: ČSN 73 3610 Klempířské práce stavební (7. 12. 1987)

Typy a druhy žlabů a jejich charakteristiky
Druh a tvar žlabu		Rozměr žlabu	Rozvinutá šířka	Max. odvodňovaná plocha
Druh a tvar žlabu		[mm]	[mm]	[m2]
Podokapní	půlkruhového tvaru	110	250	do 50
		160	330	50 – 100
		200	400	100 – 150
		240	500	150 – 200
	čtyřhraného tvaru	50 × 50	250	do 25
		80 × 80	330	25 – 65
		100 × 100	400	100 – 150
		130 × 130	500	150 – 200
Nástřešní oblého tvaru		100	500	do 100
Nástřešní oblého tvaru		180	660	100 – 250
Nadřímsový		80 × 80	330	do 65
		100 × 100	400	65 – 100
		130 × 130	500	100 – 160
		150 × 150	600	160 – 220
Mezistřešní Šířka žlabu min. 250 mm, RŠ 1 000 až 1 400 mm se vyrábějí z plechu tl. 0,7 až 0,8 mm, osazují se zpravidla do žlabových lůžek dřevěných nebo železobetonových.

U nadřímsového žlabu se doporučuje celou římsu včetně zadní plochy za žlabem opatřit oplechováním do výšky minimálně 20 mm nad nejvyšší úroveň dolní plochy žlabu.

Zdroj: Střešní konstrukce od A do Z

Upozornění: Velikost odvodňovacích prvků se dříve stanovovala empiricky podle normy ČSN 73 3610 Klempířské práce stavební, která určovala jakou dimenzi žlabů, potrubí lze pro určitý rozsah odvodňované plochy použít. V roce 2008 tato norma prošla revizí, dostala nový název ČSN 73 3610 Navrhování klempířských konstrukcí a pro návrh velikosti odvodňovaných prvků je nutno postupovat podle následujících předpisů a norem:

ČSN EN 12056-3 Vnitřní kanalizace – Gravitační systémy – Část 3: Odvádění dešťových vod ze střech – Navrhování a výpočet,
ČSN 75 6760 Vnitřní kanalizace.

Druhy žlabů a jejich minimální sklony
Druh žlabu		Minimální sklon
Druh žlabu		[%]
a)	Podokapní	0,50
b)	Nástřešní	0,50
c)	Nadřímsové	0,66
d)	Mezistřešní	1,00
e)	Zaatikové	1,00
f)	Zvláštní	3,00
	např. převodové umožňující převod dešťové vody z okapu exponované fasády na druhou stranu objektu nebo svedení do kanalizace

Zdroj: Střešní konstrukce od A do Z

Dilatační celky žlabů
Jednotlivé části žlabů se sestavují do větších dilatačních celků.
Obvyklá délka jednoho prvku je 2,0 m, podle použitého materiálu.
U žlabů z plechu ocelového, ocelového pozinkovaného, měděného nebo titan-zinek je maximální délka dilatačního celku 15,0 m.
Pro materiály u nichž norma nestanovuje délku dilatačních úseků (celků), je nutno se řídit doporučením výrobce materiálu, obvykle bývá menší než 15 m.

Rozměry a hmotnosti odpadních trub
Název		Schematické zobrazení	Rozměry odpadních trub			Přibližná hmotnost
			d	a × a	RŠ	Přibližná hmotnost
			[mm]			[kg]

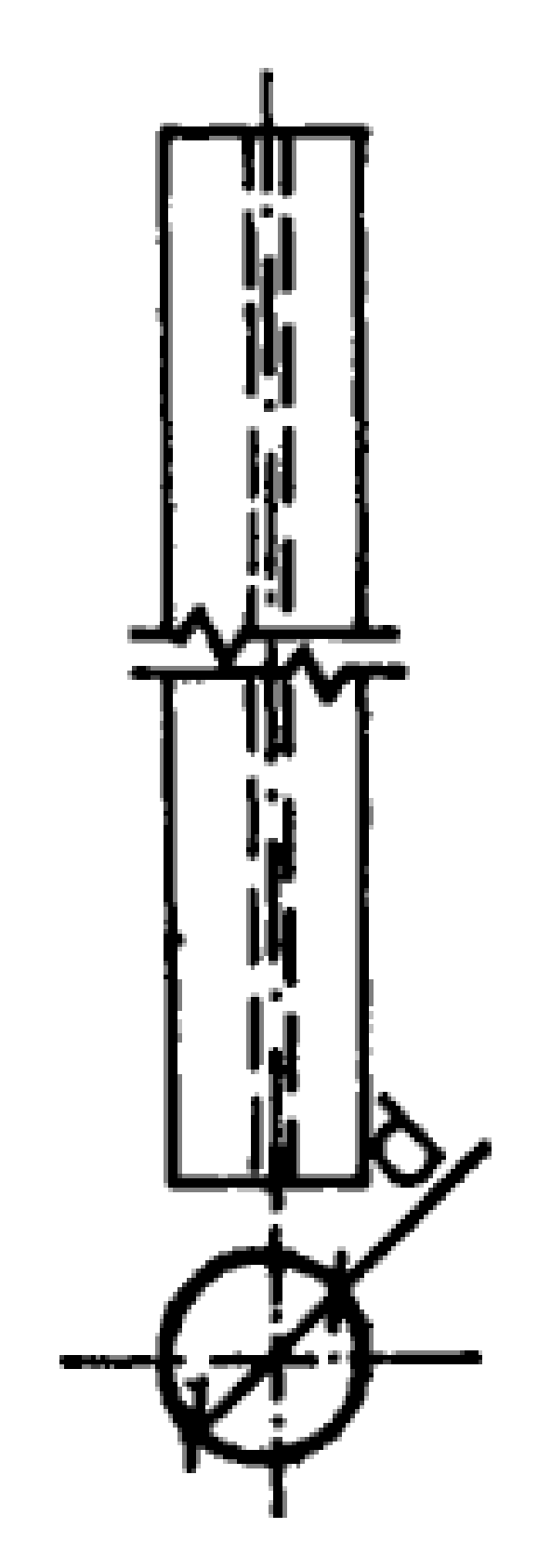

Odpadní trouby	kruhového průřezu		70		250	1,20
			100		330	1,60
			125		400	1,95
			150		500	2,40

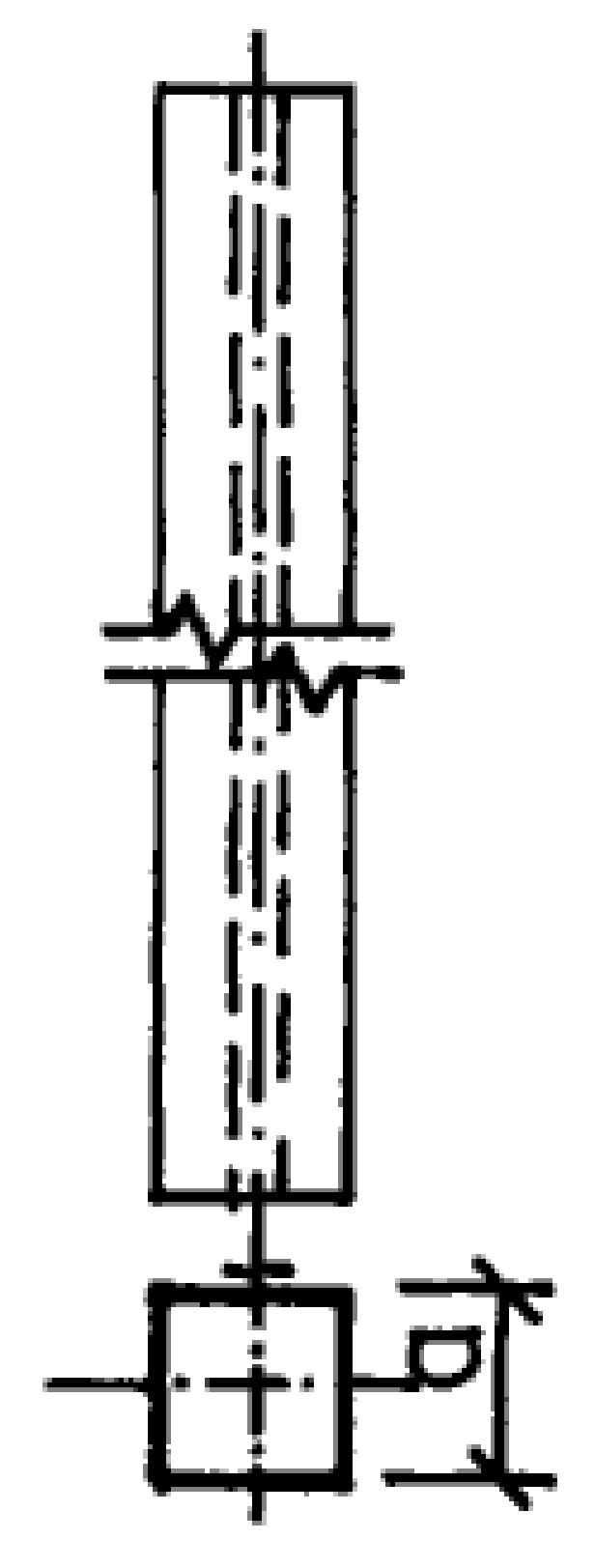

	čtvercového průřezu			75 × 75	330	1,60
				100 × 100	400	1,95
				120 × 120	500	2,40
				150 × 150	600	2,88

Zdroj: ČSN 73 3610 Klempířské práce stavební (7. 12. 1987)
