Upevnění výrobku musí být navrženo a provedeno tak, aby síly na něj působící a jeho vlastní tíha byly převedeny do stavební konstrukce. Splnění tohoto požadavku závisí na typu výrobku a výběru kotevních prvků, nosných a distančních podložek. Naopak síly ze stavební konstrukce nesmí být přenášeny na výrobek.

Umístění kotvicích prvků musí být navrženo a provedeno tak, aby bylo zabezpečeno přenesení sil od namáhání výrobku do konstrukce stavby a současně umožněny dilatační pohyby výrobku. Kotvení nesmí být umístěno proti spojům příčníků a sloupků výrobku. Rozmístění podložek a odstupy kotvicích prvků uvádí obrázky.

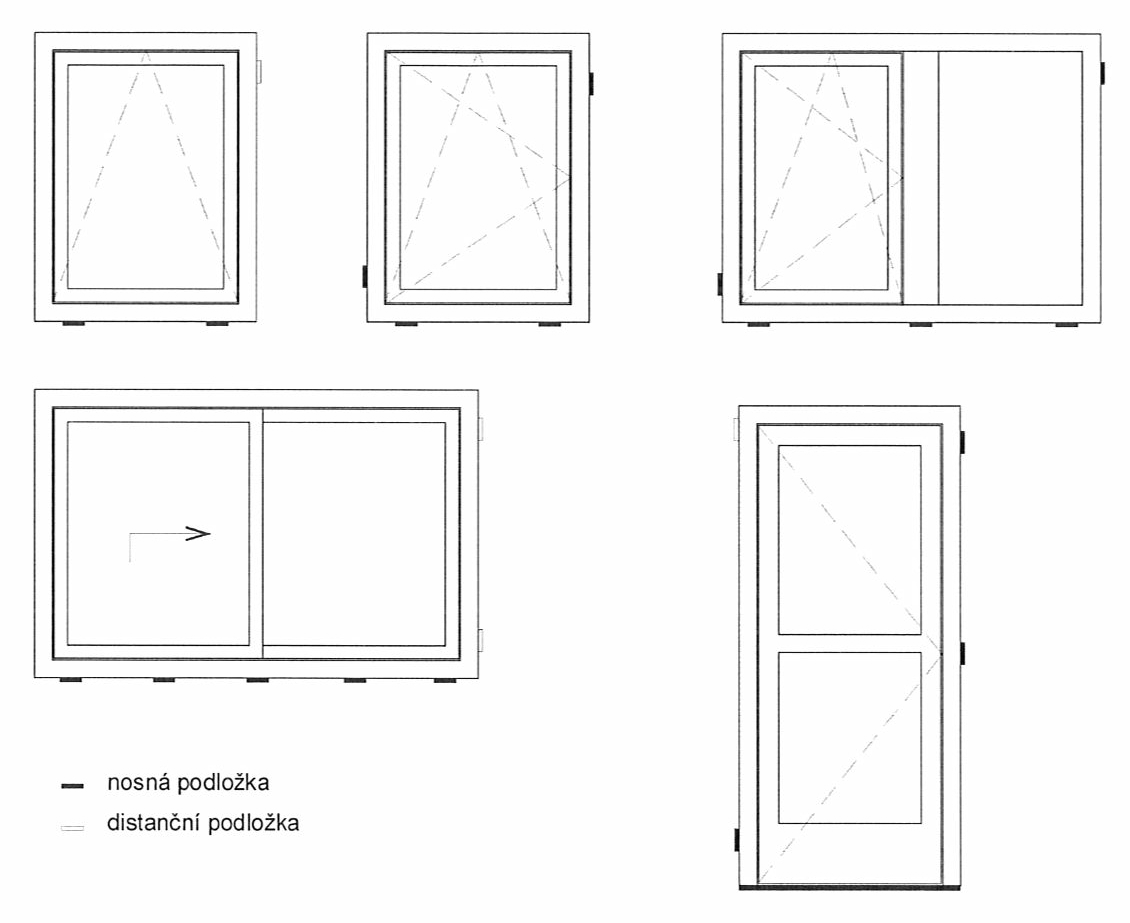

Rozmístění položek

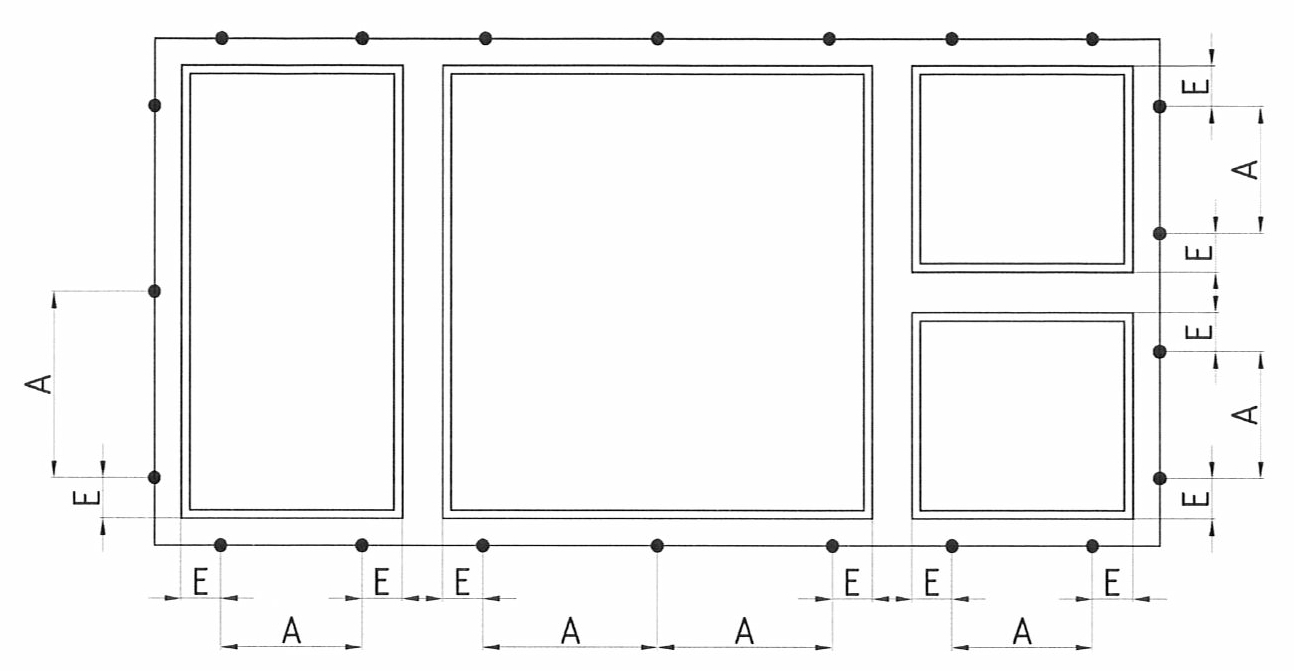

Rozmístění kotvicích prvků

Legenda A – vzdálenost kotvicích prvků

• max. 700 mm pro plastová okna
• max. 800 mm pro kovová okna
• max. 800 mm pro dřevěná okna

E – vzdálenost od vnitřního rohu rámu a sloupku cca 150 mm, pro plastové barevné profily cca 250 mm

a) vzdálenosti kotvicích prvků

• u hliníkového okna max. 800 mm;
• u dřevěného okna max. 800 mm;
• u plastového okna max. 700 mm.

b) vzdálenost od vnitřního rohu rámového rohu a od sloupků a příček by měla být 100 mm až 150 mm a pro plastová barevná okna 250 mm.

Uvedené vzdálenosti jsou obecné a v konkrétním případě je třeba se řídit pokyny dodavatele výrobku.

• Rámová příchytka
• Pásová kotva
• Nosný profil anebo úhelník
• Pomocný osazovací rám
• Konzoly

Zdroj: TNI 74 6077 Okna a vnější dveře – Požadavky na zabudování (2.2011)
