3)

Poznámky:

1) Průchodná šířka podlažních podest Bp se doporučuje nejméně o 100 mm až 200 mm větší, než je průchodná šířka přilehlých ramen B.

2) Vložená podesta mezi dvěma schodišťovými rameny musí mít délku v násobku 630 mm zvětšenou o šířku přilehlého výstupního stupně, mezi dvěma rameny šikmé rampy musí mít délku min. 1500 mm.

3) Největší délka ramene šikmé rampy je 9000 mm, jinak nutno přerušit rameno rampy podestou minimální délky 1500 mm.

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)

1)

Poznámky:

1) U schodišť provozně využívaných jako pomocná, s pohybem omezeného počtu osob (do suterénů, v rodinných domech, v budovách pro rodinnou rekreaci apod.) jsou požadavky pouze doporučená.

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)

Poznámky:

1) Hrana výstupního stupně se nesmí protínat v jednom bodě s hranou nástupního ramene, vzdálenost hran bmin= 130 mm.

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)

Poznámky:

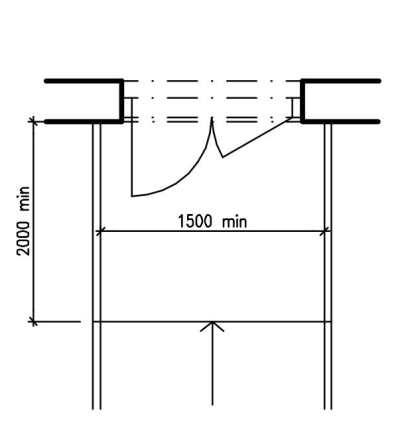

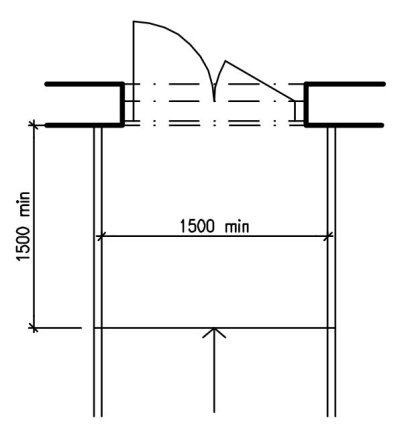

1) Podesta předloženého schodiště před vstupem do bezbariérově užívaných staveb musí mít rozměry nejméně 1 500 mm × 1 500 mm, před dveřmi s ven otevíratelnými křídly nejméně 1 500 mm × 2 000 mm.

Poznámky:

1) Vnější předložená šikmá rampa u vstupu do budovy musí být ukončena podestou.

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)
