Návrh rozměrů schodišťových stupňů

Lehmanův vzorec Výška stupně Šířka stupně Poznámky Zdroj
Poměr mezi výškou a šířkou stupně 2h + b = 630 mm h b 1) NORM) 1)

Poznámky:

1) Hodnota 630 mm může být v odůvodněných případech v intervalu 600 – 650 mm.

NORM) Normativní požadavek

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)

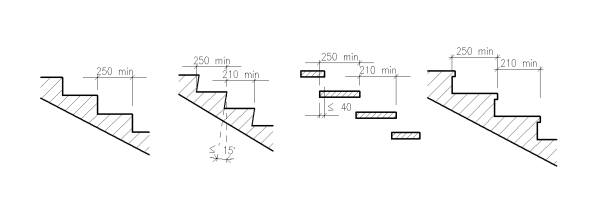

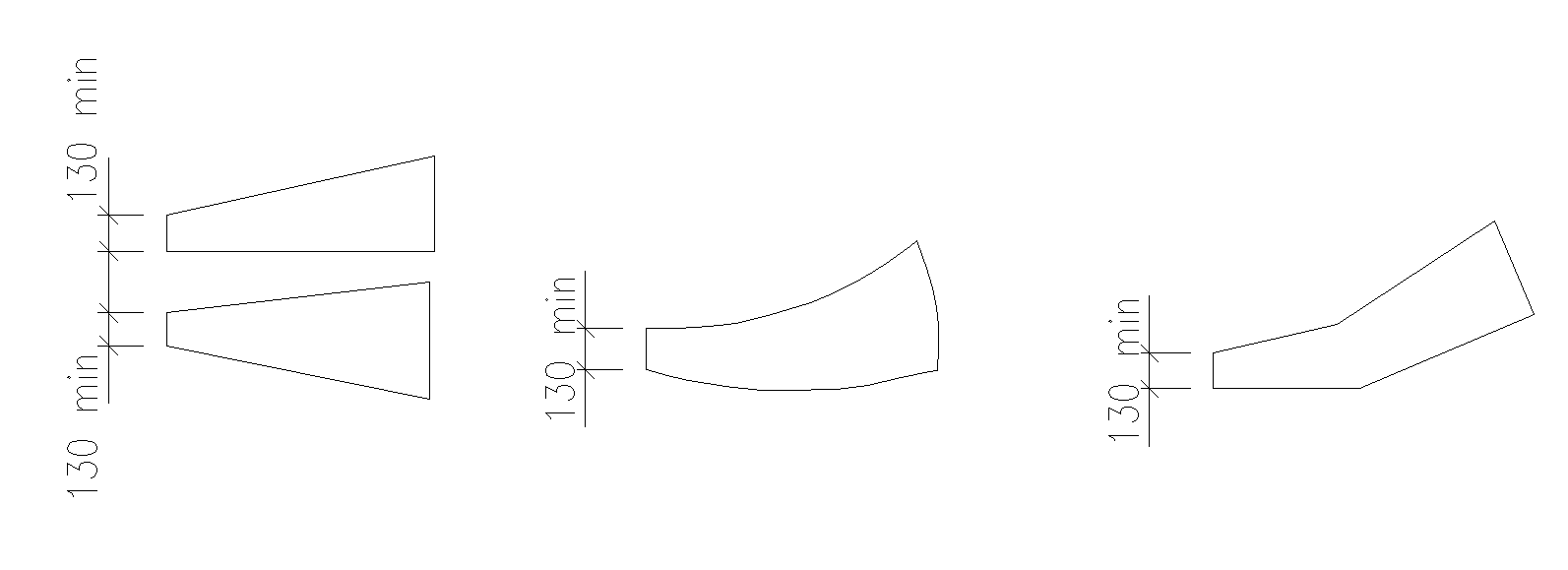

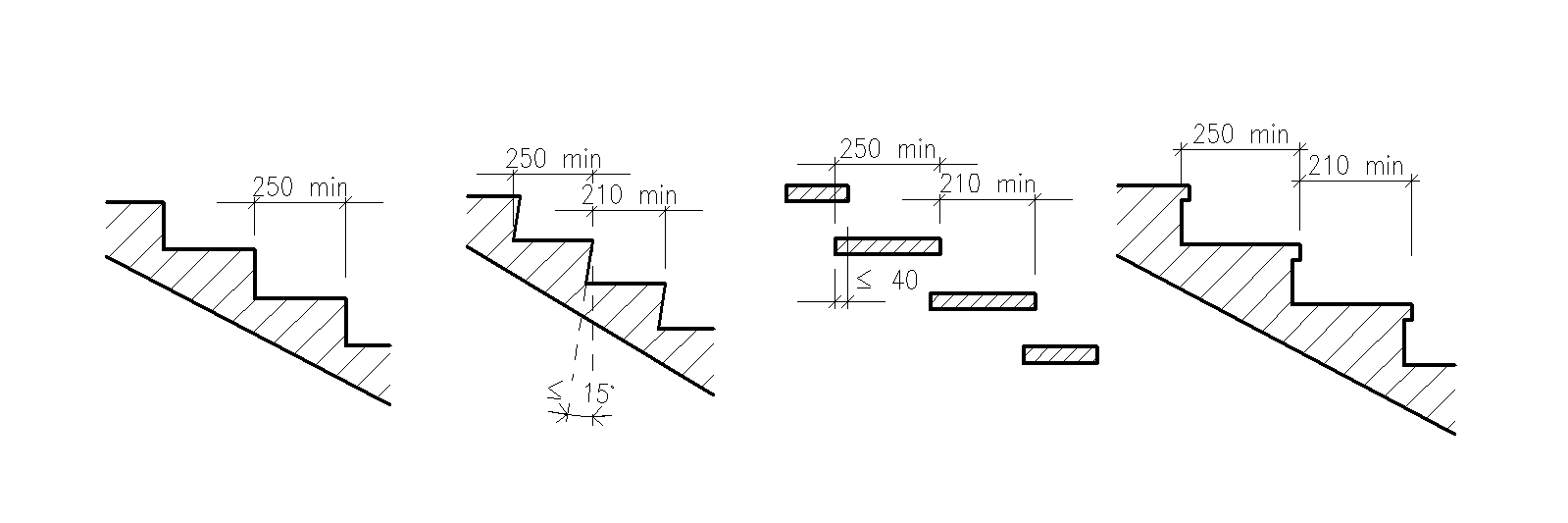

Nejmenší šířka stupně a šířka stupnice na výstupní čáře

Sklon ramene Šířka stupně bmin Šířka stupnice Kosé a zvláštní stupně Bezbariérově užívané stavby – šířka stupně Poznámky Zdroj
7° < α ≤ 45° ≥ 210 mm ≥ 250 mm ≥ 130 mm ≥ 310 mm NORM) 2)
45° < α ≤ 58° ≥ 150 mm NORM) 3)

Poznámky:

NORM) Normativní požadavek

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)

Počet výšek stupňů v jednom schodišťovém rameni

Sklon ramene Minimální počet stupňů Maximální počet stupňů Doporučení Maximálního počtu stupňů Bezbariérově užívané stavby – maximální počet stupňů Poznámky Zdroj
7° < α ≤ 45° 3 18 1) 16 16 NORM) 4)

Poznámky:

1) mimo pomocná schodiště.

NORM) Normativní požadavek

Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)


1) [01] ČSN 73 4130 Schodiště a šikmé rampy –Základní požadavky (3.2010)
2) [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)
3) [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)
4) [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)
