Podchodná a průchodná výška hlavních, vedlejších schodišť, šikmých ramp
| Vztah – nejmenší dovolená výška [mm] | Minimální výška [mm] | Poznámky | Zdroj | |
|---|---|---|---|---|

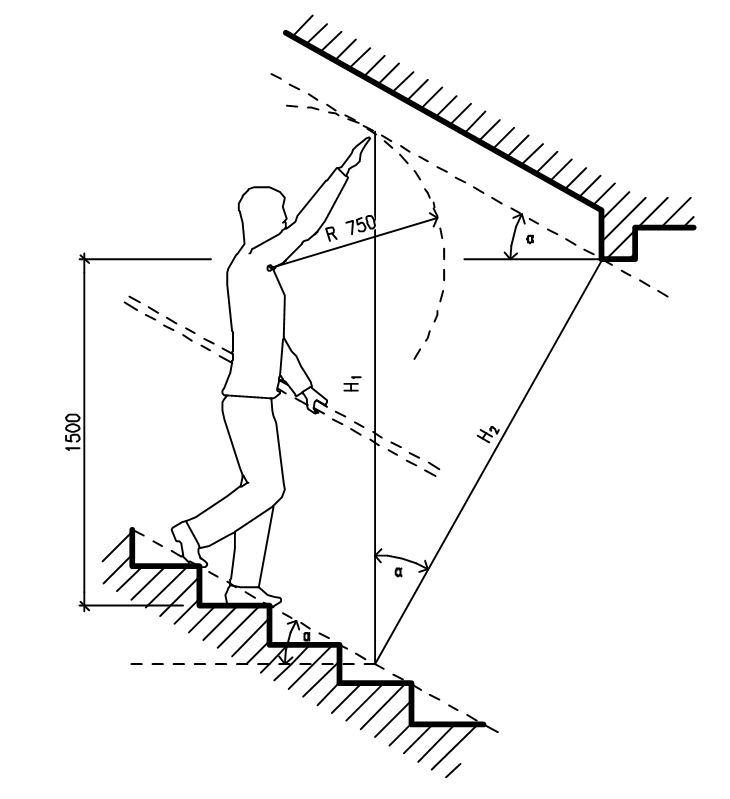

| Podchodná výška | H1 min = 1500 + 750/cosα | 2100 1) | 3); 4) NORM) | 1) |
| Průchodná výška | H2 min = 750 + 1500 x cosα | 1950 2) | NORM) | 2) |
| kde α je úhel sklonu ramene | ||||
Poznámky:
1) Podchodná výška H1 hlavních schodišť v rodinných domech, schodišť uvnitř bytů, schodišť v objektech pro rodinnou rekreaci a pomocných schodišť může být snížena až na danou hodnotu.
2) Průchodná výška v obytných a veřejných budovách nesmí být menší než daná hodnota. Průchodná výška u budov výrobních a provozních nesmí být snížena pod hodnotu vyplývající z maximálních rozměrů dopravovaného předmětu.
3) Nejmenší dovolená podchodná výška H1 žebříkového schodiště do sklonu ramene α ≤ 50° je 2100 mm, při sklonu ramene α > 50° je nejmenší podchodná výška H1 žebříkového schodiště 2300 mm.

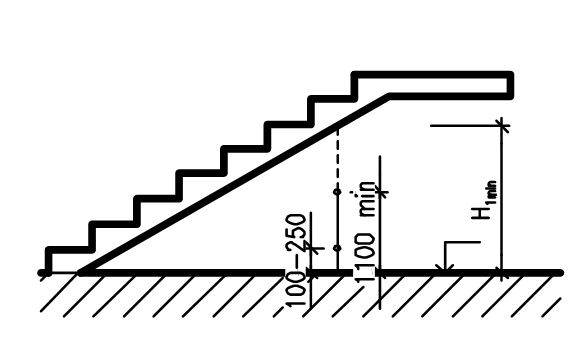

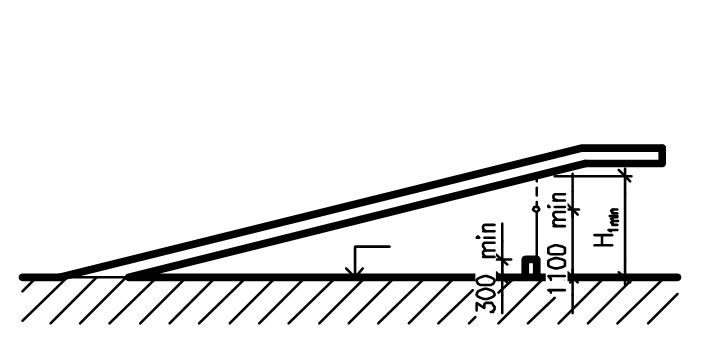

4) Schodiště, šikmá rampa vybíhající do prostoru musí být upraveny tak, aby bylo zabráněno možnosti vstupu osob do průmětu prostoru s nižší výškou než H1 min = 2 200 mm v exteriéru a H1 min = 2 100 mm v interiéru. Vstupu musí být zabráněno zarážkou.
NORM) Normativní požadavek
Zdroj: [01] ČSN 73 4130 Schodiště a šikmé rampy – Základní požadavky (3.2010)
