U většiny šikmých střech je vodotěsnící konstrukce složená obvykle z horní skládané vodotěsnící vrstvy a z doplňkové vodotěsnící vrstvy umístěnou pod horní a oddělenou vzduchovou vrstvou; horní skládaná vodotěsnící vrstva může částečně propouštět vodu, doplňková vodotěsnící vrstva pod ní tuto vodu odvádí.

U šikmých střech nad obytným podkrovím, je nutno tuto doplňkovou vodotěsnící vrstvu (DVV) vždy navrhovat – přesným návrhem doplňkové vodotěsnící vrstvy se bude zabývat v současnosti dokončovaná norma: ČSN 73 0607 Hydroizolace staveb – Skládané vodotěsnicí konstrukce.

Do doby uvedení této nové normy jsou vhodnou pomůckou pro návrh DVV tabulky 1 a 2.

Z tabulky 1 se podle podmínek použití popsaných sklonem střechy a počtem dalších zvýšených požadavků (ZP) na fungování krytiny určí požadovaný stupeň těsnosti DVV.

V tabulce 2 jsou uvedeny příklady konstrukcí a materiálů DVV pro jednotlivé stupně těsnosti.

Zvýšeným požadavkem (ZP) může být:

• nedodržení doporučeného (bezpečného) sklonu pro střešní krytinu
• konstrukce střechy (členitost, zvláštní tvary, délka krokví)
• využití (např. obytné podkroví)
• klimatické poměry (exponovaná poloha, extrémní zatížení, zvýšené zatížení sněhem, vyšší účinky větru, zvláštní povětrnostní poměry)
• místní podmínky a ustanovení (místní stavební předpisy, nařízení památkové péče, dotčených úřadů, atd.)

Tabulka 1: Stanovení typu doplňkové vodotěsnící vrstvy (DVV)

Poznámky:

Dle ČSN 73 1901 Navrhování střech – Základní ustanovení musí být střecha nad vnitřním prostředím vzduchotěsná. Je-li vzduchotěsnost závislá pouze na vrstvách z fólie lehkého typu, musí být zajištěna použitím nejméně dvou takových vrstev (např. parotěsnící a doplňková vodotěsnící vrstva).

Tento požadavek je splněn navržením skladby s DVV typu PHI 2. stupně Třídy C (přelepené přesahy fólie DVV).

Pravidla CKPT i výrobci keramických a betonových krytin zakazují používání střešní tašky pro sklony < 10°.

Legenda:

• BSS = Bezpečný sklon střechy
• DVV = Doplňková vodotěsnící vrstva
• ZP = Zvýšený požadavek

Tabulka 2: Charakteristika typů doplňkové vodotěsnící vrstvy (DVV) šikmých střech

Stupeň těsnosti	Schéma	Konstrukce podkladu	Průběh u kontralatí	Materiál PHI	Přesahy	Odolnost proti vodě	Poznámky

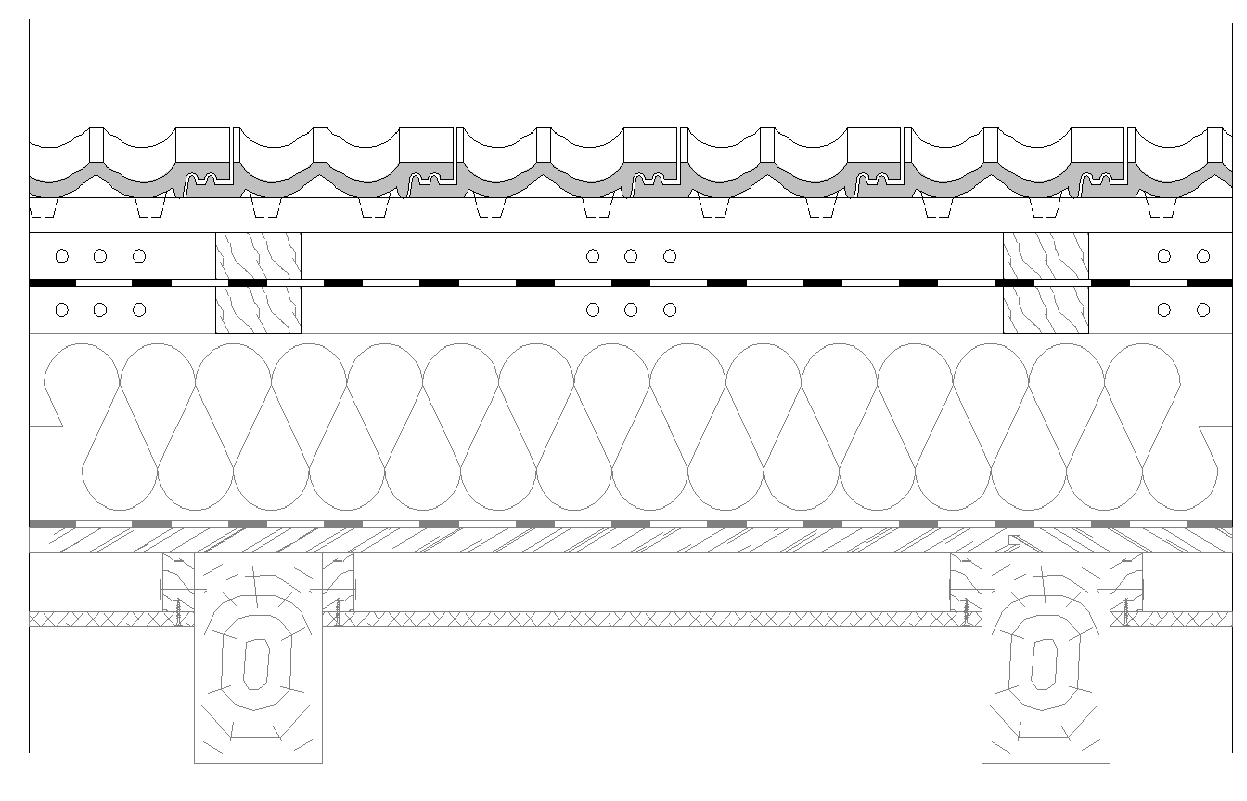

PHI 1. stupně		DVV volně napnutá fólie mezi krokvemi (3-plášťová střecha)	pod kontralatěmi	fólie lehkého typu	min. 100 mm bez vzájemného slepení, fólie ukončena cca 50 mm pod vrcholovým průsečíkem krokví (z každé strany)	DVV zvyšuje těsnost proti srážkové vodě	Průnik hnaného deště či větru pod DVV nelze vyloučit

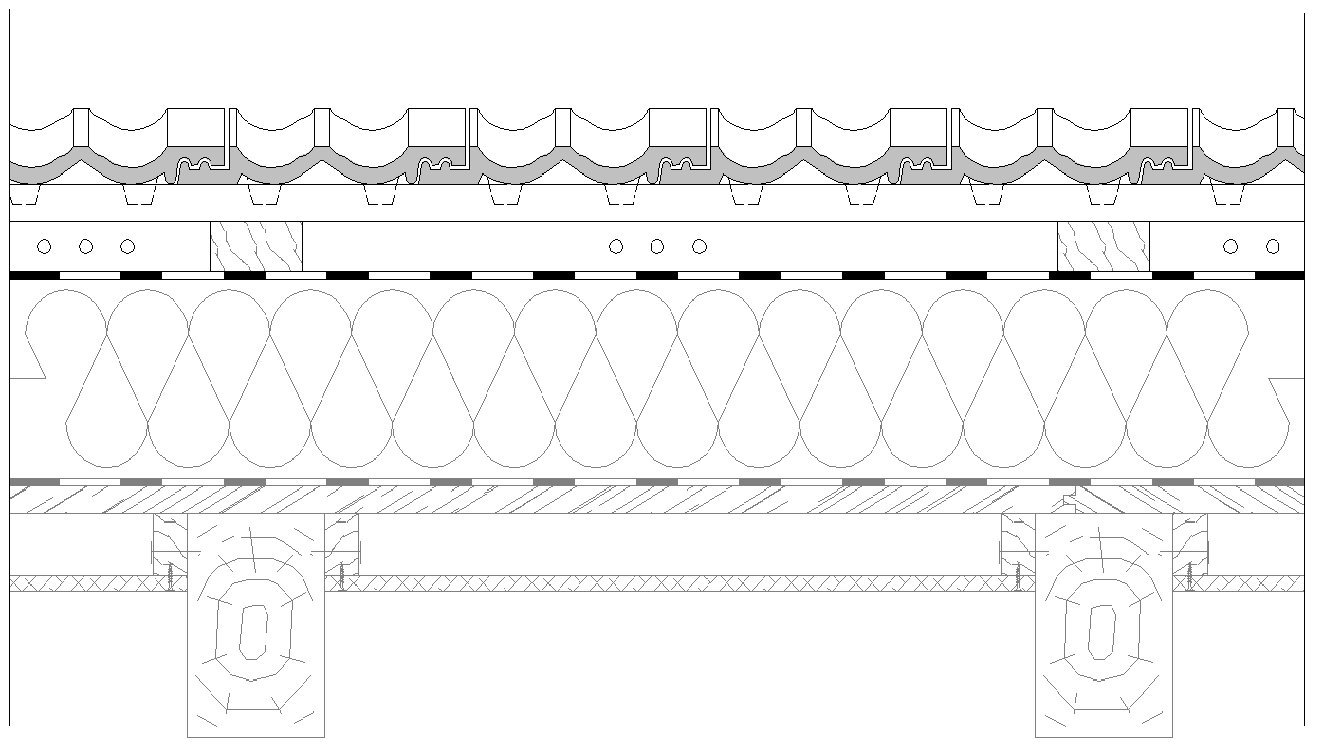

PHI 2. stupně Třída A		DVV leží na podkladu: - tříplášťová střecha (bednění z prken nebo OSB) - dvouplášťová střecha (tepelná izolace, bednění z prken)	pod kontralatěmi	fólie lehkého typu	min. 100 mm bez vzájemného slepení krokví (z každé strany)	DVV je těsná proti srážkové vodě	U 3. plášťové střechy nelze vyloučit průnik hnaného deště či větru pod DVV skrz větrací otvory

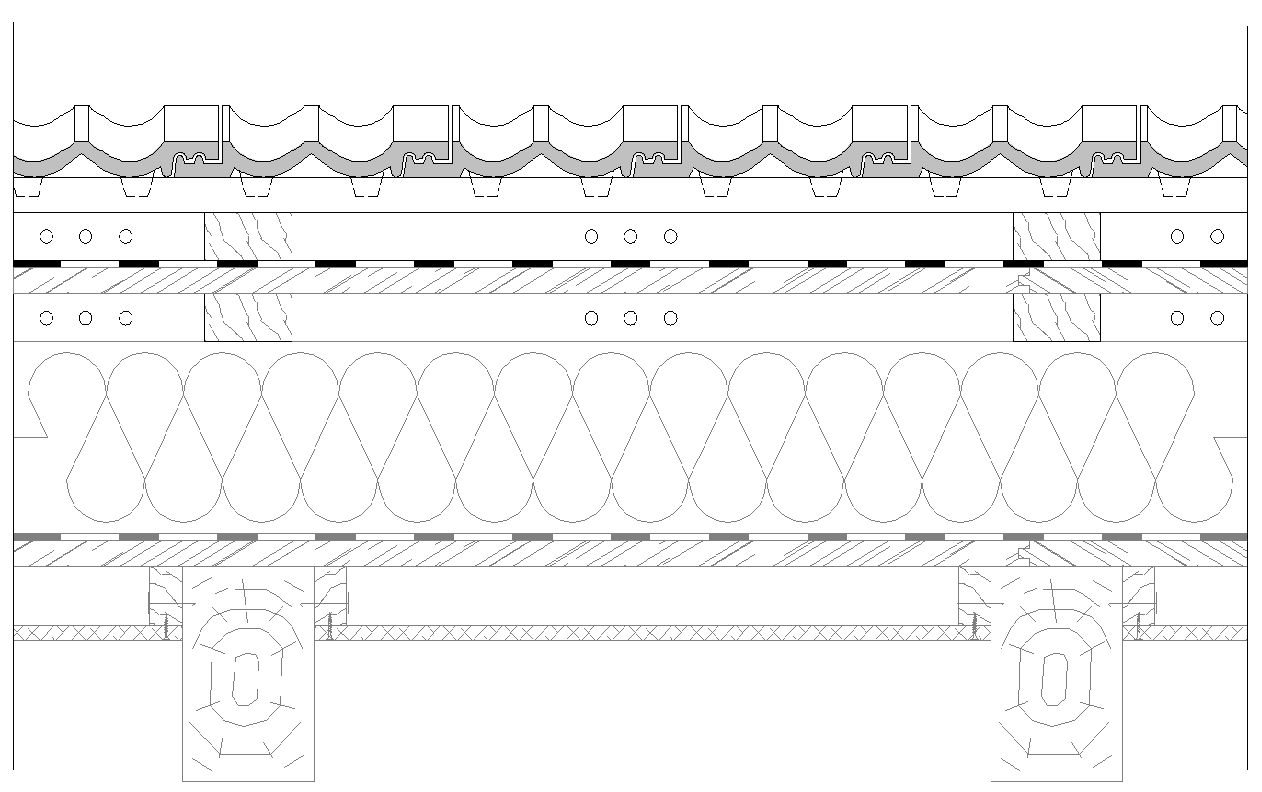

PHI 2. stupně Třída B		DVV leží na podkladu: - tříplášťová střecha (bednění z prken nebo OSB) - dvouplášťová střecha (tuhá tepelná izolace)	pod kontralatěmi	asfaltový pás	přesahy min. 80 mm bez vzájemného slepení	DVV je těsná proti srážkové vodě

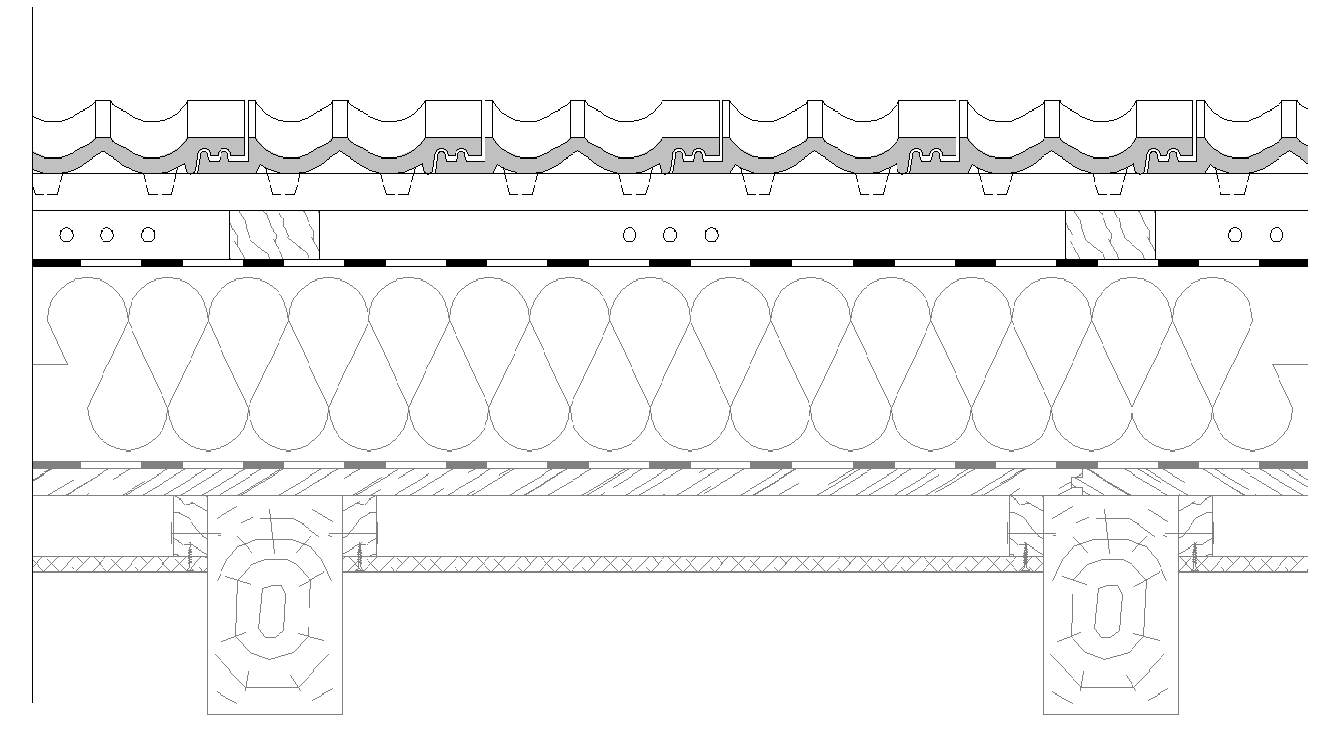

PHI 2. stupně Třída C		DVV leží na podkladu: - tříplášťová střecha (bednění z prken nebo OSB) - dvouplášťová střecha (tepelná izolace, bednění z prken)	pod kontralatěmi	fólie lehkého typu	přesahy jsou vodotěsně spojeny např. oboustranně samolepícími pásky	DVV je těsná proti srážkové vodě

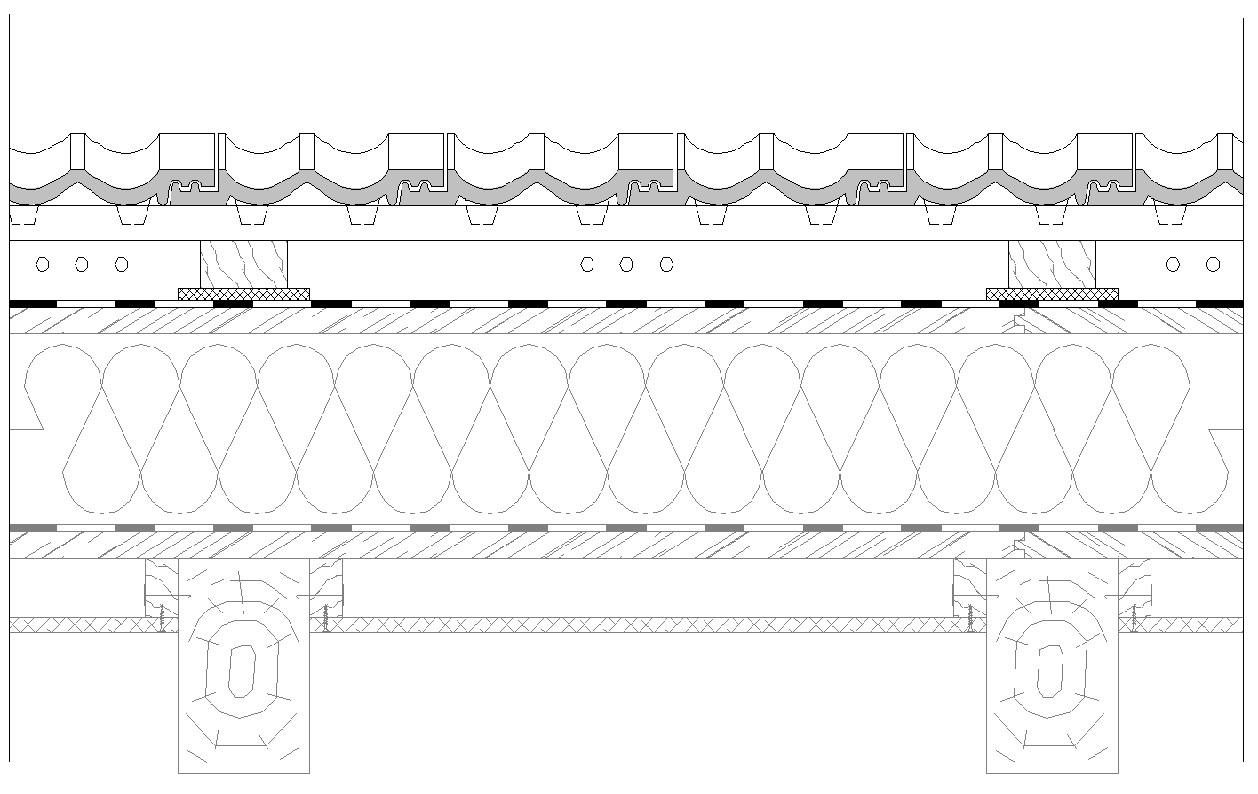

PHI 3. stupně Třída A		DVV leží na podkladu: - tříplášťová střecha (bednění z prken nebo OSB) - dvouplášťová střecha (tuhá tepelná izolace, bednění z prken)	pod kontralatěmi + těsnění pod kontralatí	asfaltový pás, fólie lehkého typu	přesahy jsou vodotěsně spojeny	DVV je těsná proti srážkové vodě	U fólií lehkého typu se jedná o specílní systém sestávající z fólie, lepících pásek, tmelu a těsnících pásek pod kontralatě.

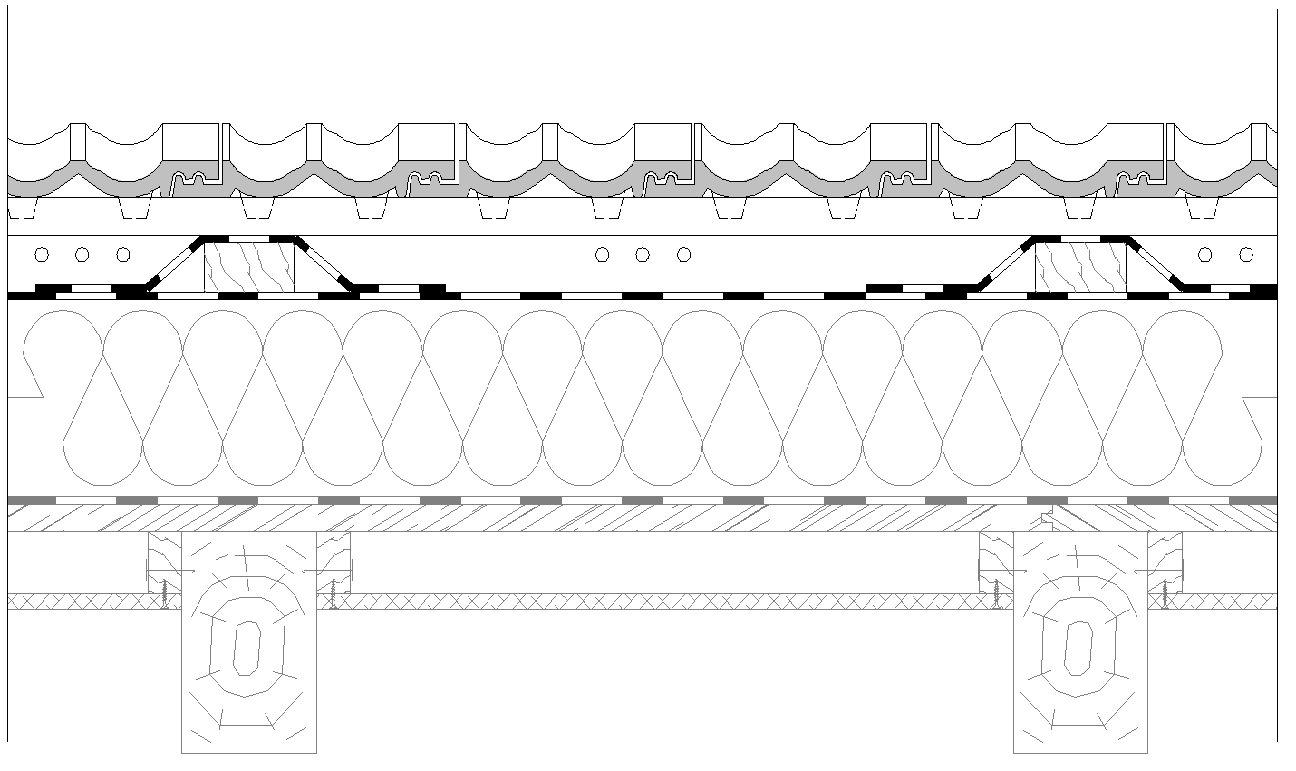

PHI 3. stupně Třída B		DVV leží na podkladu: - tříplášťová střecha (bednění z prken nebo OSB) - dvouplášťová střecha (tuhá tepelná izolace)	přes kontralatě	asfaltový pás, fólie	přesahy jsou vodotěsně spojeny	DVV tvoří plnohodnotnou hydroizolaci; krytina v podstatě může sloužit pouze jako pohledová vrstva.
