Orientační rozměry průřezů železobetonových prvků pozemních staveb

Desky

Statické působení prvku Výška desky hs Doporučená minimální výška u monolitických konstrukcí hs,min
Jednosměrně vyztužené – působící v jednom směru

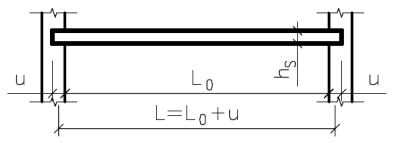

Prostě uložená
(1/25 až 1/20) L 70mm
70mm do světlosti 1,5m
80mm při světlosti větší než 1,5m

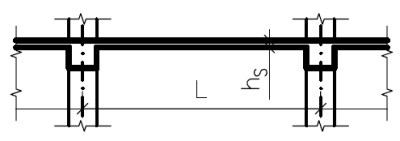

Spojitá prostě uložená
(1/30 až 1/25) L

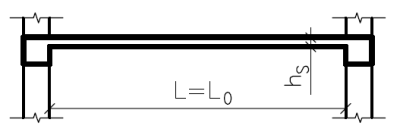

Vetknutá
(1/35 až 1/30) L

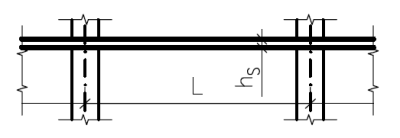

Spojitá vetknutá
(1/35 až 1/30) L
Převislá – konzolové zatížení pohyblivým zatížením L /10 70 mm
Převislá – konzolové přístřešky
L /14 70 mm

Legenda značení:

  • L – rozpětí desky nebo vyložení konzoly
  • u - uložení desky, obvykle u = hs (min. 100mm)

Zdroj: Obecná doporučení, ČSN 73 1201 (ČSN EN 1992-1-1) Navrhování betonových konstrukcí pozemních staveb ze dne 1. 9. 2010 a ČSN 73 1204 Navrhování betonových deskových konstrukcí působících ve dvou směrech zrušená ke dni 1. 4. 2010

Sloupy

Nosníky
