Orientační rozměry průřezů železobetonových prvků pozemních staveb

Desky

Statické působení prvku Výška desky hs Doporučená minimální výška u monolitických konstrukcí hs,min
Jednosměrně vyztužené – působící v jednom směru
Prostě uložená
(1/25 až 1/20) L 70mm
70mm do světlosti 1,5m
80mm při světlosti větší než 1,5m
Spojitá prostě uložená
(1/30 až 1/25) L
Vetknutá
(1/35 až 1/30) L
Spojitá vetknutá
(1/35 až 1/30) L
Převislá – konzolové zatížení pohyblivým zatížením L /10 70 mm
Převislá – konzolové přístřešky
L /14 70 mm

Legenda značení:

  • L – rozpětí desky nebo vyložení konzoly
  • u - uložení desky, obvykle u = hs (min. 100mm)

Zdroj: Obecná doporučení, ČSN 73 1201 (ČSN EN 1992-1-1) Navrhování betonových konstrukcí pozemních staveb ze dne 1. 9. 2010 a ČSN 73 1204 Navrhování betonových deskových konstrukcí působících ve dvou směrech zrušená ke dni 1. 4. 2010

Statické působení prvku Výška desky hs Doporučená minimální výška u monolitických konstrukcí hs,min
Křížem vyztužené – působící v obou směrech
Po obvodě prostě uložené L1 /35 nebo 1,1(L1+L2)/75 100 mm
Po obvodě pružné nebo dokonale vetknuté L1 /40 nebo 1,2(L1+L2)/105 100 mm
Křížem vyztužené – vylehčené kazetové
Po obvodě prostě uložené L1 /20
Po obvodě pružné nebo dokonale vetknuté L1 /25
Lokálně podepřené
Bezhřibové – bezprůvlakové L2 /33 160 mm
Hřibové (L2 - 2c/3) /35 120 mm

Legenda značení:

  • L1 – menší rozpětí
  • L2 – větší rozpětí
  • L – rozpětí desky nebo vyložení konzoly
  • c – účinná šířka viditelné hlavice
  • u – uložení desky, obvykle u = hs (min. 100mm)

Sloupy

Statické působení prvku Výchozí podmínka poměr b/h
Vnitřní sloupy vícepodlažních budov Ac = Σn (fid L1 L2 / fcd + ρs fyd)) 1,0 až 1,5
Krajní sloupy vícepodlažních budov 1,5 až 2,0

Legenda značení:

  • Ac – plocha sloupu
  • n – počet podlaží
  • fid – návrhové stálé a nahodilé zatížení i-té stropní konstrukce
  • L1, L2 – osové vzdálenosti sloupů
  • fcd – výpočtová pevnost betonu v tlaku
  • ρs – odhadnutý stupeň vyztužení (ρs = 0 až 0,03)
  • fyd – výpočtová pevnost výztuže v tlaku

Zdroj: Obecná doporučení, ČSN 73 1201 (ČSN EN 1992-1-1) Navrhování betonových konstrukcí pozemních staveb ze dne 1. 9. 2010 a ČSN 73 1204 Navrhování betonových deskových konstrukcí působících ve dvou směrech zrušená ke dni 1. 4. 2010

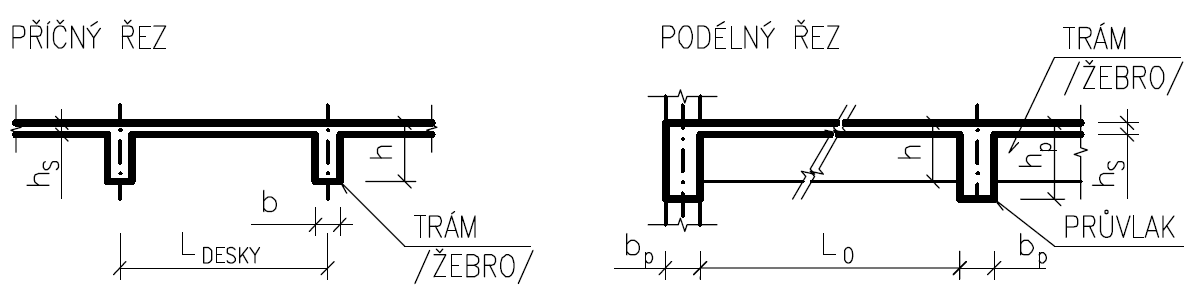

Nosníky

Statické působení prvku Výška Šířka
Trámy prostě uložené a spojité – obecně
Zatížené pohyblivým zatížením a více zatížené h = (1/15 až 1/12) L b = (0,33 až 0,4) h
Méně zatížené a střešní h = (1/17 až 1/14) L b = (0,33 až 0,4) h
Trámy, žebra – podrobně
Prostě podepřené h = (1/12 až 1/15) L Trámy: b = (1/2 až 1/3) h
Žebra: b = (1/8 až 1/10) L1
b se volí 100 až 140mm
Vetknuté, spojité h = (1/15 až 1/17) L
Společné zásady: podmínka spolupůsobení: min. hs = 1/10 h
příčné ztužení žebra
dle rozpětí:
do 6m 1× příčné žebro
nad 6m 2× příčné žebro
Trámy konzolové
Zatížené pohyblivým zatížením a více zatížené h = L /5 b = (0,33 až 0,4) h
Méně zatížené a střešní h = L /10 b = (0,33 až 0,4) h
Průvlaky skeletu
Zatížené pohyblivým zatížením a více zatížené hp = (1/12 až 1/8) L bp = (0,33 až 0,5) hp
Méně zatížené a střešní hp = (1/14 až 1/12) L bp = (0,33 až 0,5) hp
min. hp = h + 50mm
Překlady
h = (1/12 až 1/10) L

Legenda značení:

  • L – rozpětí nosníku
    • Nosník prostě podepřený L = 1,05 L0
    • Nosník vetknutý L = L0
    • Nosník spojitý (trám) L = L0 + 2 (1/2 bp)
  • L0 – světlá délka nosníku
  • L1 – rozpětí spolupůsobící desky, obvyklá vzdálenost nosníků:
    • Trámový strop 1200 až 2400mm
    • Žebrový strop 600 až 1200mm
    • Žebírkový strop do 600mm
  • min. hs – minimální tloušťka spolupůsobící desky

Zdroj: Obecná doporučení, ČSN 73 1201 (ČSN EN 1992-1-1) Navrhování betonových konstrukcí pozemních staveb ze dne 1. 9. 2010 a ČSN 73 1204 Navrhování betonových deskových konstrukcí působících ve dvou směrech zrušená ke dni 1. 4. 2010
