Zemní práce – Svahování a pažení
Kde lze použít svahovaný výkop a kde je nutno pažit?
Pažení výkopů bývá většinou finančně náročné, proto se snažíme ho uplatnit jen tam, kde je nezbytně nutné, tj. hlavně v následujících případech:
- a) Není dostatek místa – rozměry plochy staveniště vyžadují minimalizovat rozměry výkopu.
- b) Pokud je výkop v blízkosti stávajícího (obr. 1) nebo nového objektu nebo inženýrské sítě (obr. 3) a dno výkopu je níže než základová spára objektu nebo dno IS. Kritériem je smyková plocha pod úhlem vnitřního tření zeminy φ.
Svahovaný výkop blízko stávajícího nebo nového objektu | |
---|---|

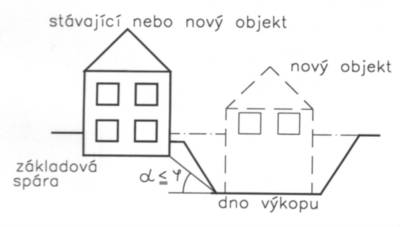

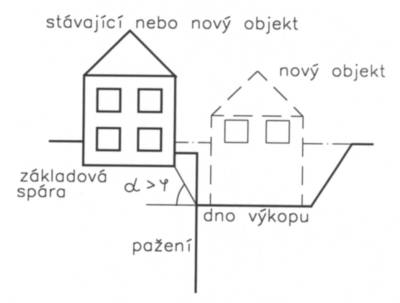

Není nutno pažit (obr.1) | Je nutno pažit (obr. 2) |
![]() | ![]() |
α = φ, mezní hranice, kdy ještě není nutno pažit
φ – úhel vnitřního tření zeminy (ČSN 73 1001)
α – úhel, který svírá spojnice hrany výkopu s hranou stávajícího základu a vodorovná rovina
- c) Pokud je výkop v blízkosti stávající komunikace (obr. 4).
- d) Pokud je hladina podzemní vody nad úrovní dna výkopu a nelze ji sčerpat.
- e) Ve stávající komunikaci, popř. chodníku, aby bylo možné zachovat maximální provoz.
